恒阳复合土工膜的结构选择取决于保护需求与结构位置：两布一膜双面保护、抗穿刺与界面摩擦更好，是水库、蓄水池、渠道与人工湖的主流选择；一布一膜单面保护、重量轻成本低，适用于基层平整且膜上另有独立保护层的部位；三布两膜含两层膜构成双层防渗，用于高防渗要求部位。规格须同时说明结构形式、基材克重与工艺、膜材厚度与幅宽，并按 GB/T 17642-2025（2025年11月1日实施）的新代号规则表达。
技术依据：现行国家标准与工程实践｜编写：恒阳新材料技术部｜发布：2026-08-28｜更新：2026-09-17

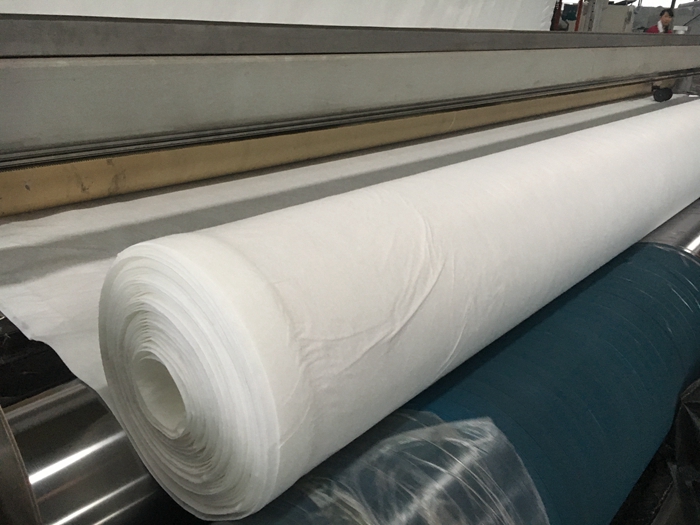

▲ 一布一膜两布一膜三布两膜复合土工膜结构对比
三种结构的本质差异
复合土工膜由聚乙烯膜材与非织造土工布在工厂内复合而成，膜负责防渗、布负责保护与反滤。结构名称中的「布」与「膜」数量，直接决定了保护能力、防渗层数与施工方式。
一布一膜只在膜的一侧复合土工布，另一侧为裸膜面；两布一膜在膜的上下两侧各复合一层土工布；三布两膜则包含两层膜与三层布，构成双层防渗系统。三者的用料、重量、单价与适用场景差异明显。
结构对比一览
| 对比项 | 一布一膜 | 两布一膜 | 三布两膜 |
|---|---|---|---|
| 防渗层数 | 1 层膜 | 1 层膜 | 2 层膜（双层防渗） |
| 保护层 | 单面 | 双面 | 双面 + 中间层 |
| 抗穿刺能力 | 一般 | 较好 | 好 |
| 界面摩擦 | 取决于布面朝向 | 双面均有布，摩擦性能稳定 | 好 |
| 焊接难度 | 单侧剥离，相对简单 | 双侧剥离，工序较多 | 两层膜分别焊接，工序最多 |
| 单位面积重量 | 轻 | 中等 | 重 |
| 相对成本 | 低 | 中 | 高 |
| 典型适用 | 基层平整且膜上另有保护层 | 水库、蓄水池、渠道、人工湖（主流） | 高防渗要求部位、双层衬垫系统 |
| 注：结构选择应以设计文件为准，本表为常见工程做法归纳，不构成设计依据。 | |||
规格怎么表达才不产生歧义
市场上常见的「两布一膜 500g」这类表述存在歧义：500g 究竟指成品总单位面积质量，还是单侧基材质量，或是两层基材合计，不同厂家口径可能不同。
GB/T 17642-2025《土工合成材料 非织造布复合土工膜》已于 2025年11月1日实施并代替 GB/T 17642-2008。据标准前言，新版将产品代号中的「非织造布单位面积质量」修改为「成品标称单位面积质量」，并把幅宽和复合工艺纳入代号，同时增加了按基材材质和按复合工艺两种分类方法。
因此最清晰的规格表达是把四要素分开写明：结构形式（一布一膜/两布一膜/三布两膜）+ 基材克重与工艺（如单侧 300g 短纤针刺，或长丝纺粘针刺）+ 膜材厚度（如 0.75mm）+ 幅宽（如 4m）。
GB/T 17642-2025 的关键变化
新增三项考核指标
膜材平均厚度、成品单位面积质量变异系数（CV 值）、膜材灰分含量。CV 值反映质量均匀性，灰分含量可间接反映原料纯度，这两项对识别掺回料产品有实际意义。
删除垂直渗透系数
原版中的垂直渗透系数考核指标已删除，验收时不应再以此为依据提出质疑或判定。
伸长率指标名称调整
「纵横向标准强度对应伸长率」更改为「纵横向最大负荷下伸长率」，两者测试与判定口径不同，检测报告应核对指标名称。
抗酸碱性能作为参考指标
新增为参考指标，化工、尾矿、粉煤灰等有腐蚀性介质的工程可要求提供该数据。
新增长丝基材规格
增加了长丝纺粘针刺非织造布复合土工膜的规格与强力指标要求，加筋防渗与重要结构部位有了明确依据。
复合膜与分层铺设怎么选
复合膜的优势是工厂内一次成型，现场工序少、接缝数量少、膜体受施工损伤概率低，质量更可控，在水利工程中是主流做法；劣势是焊缝施工较复杂（需剥离布层焊膜、焊后复位连接布层），且规格组合受产线限制，非标要求需提前定制。
分层铺设（土工布 + 膜 + 土工布）的优势是膜厚与布重可完全独立配置、焊接工艺成熟、非标灵活；劣势是多道工序、接缝多、膜体暴露时间长、施工造成损伤的概率更高。
简单原则：常规水利与景观工程优先复合膜；垃圾填埋场、尾矿库等重型防渗工程通常按设计采用分层结构或双层衬垫系统。
本文相关问答
两布一膜和一布一膜哪个更适合水库？
多数情况下两布一膜更适合。水库库盆与边坡的基层条件往往不如人工平整的池体，可能残留碎石与不均匀凸起，双面布层的抗穿刺保护更可靠；同时外层布面提高界面摩擦，有利于边坡稳定，尤其在水位骤降工况下。一布一膜可用于基层平整且膜上按设计另有混凝土板或砌石保护的部位。具体应由设计单位按基层条件、覆盖结构与投资确定。
复合土工膜焊接为什么比裸膜麻烦？
因为多了「剥离」与「复位连接布层」两道工序。裸膜直接搭接后热楔焊接即可；复合膜需先在焊缝部位把两侧土工布剥离，露出足够宽度的膜材才能焊接，焊后还要把布层复位并用缝合或热粘方式连接。难点在于剥离宽度要同时满足焊机行走与焊后复位的要求，且布层连接强度需达到设计值。因此复合膜施工应由有经验的焊工操作，并留存试焊记录。
三布两膜用在什么工程？
用于需要双层防渗的高风险部位，两层膜之间可设置渗漏检测层，任一层破损都能被发现，实现主动监测。典型应用包括：垃圾填埋场与危废处置场的高防渗要求部位、尾矿库与化工园区的高环境风险池体、储油罐区罐基础等。这类工程通常由设计明确要求双层衬垫结构，不应为省成本简化为单层。
GB/T 17642-2025 实施后，旧版产品还能用吗？
需要分情况判断。GB/T 17642-2025 已于 2025年11月1日实施并代替 GB/T 17642-2008，新版删除了垂直渗透系数考核、新增了膜材平均厚度与 CV 值等指标，两版的验收口径存在差异。若设计文件仍引用 2008 版，应在图纸会审阶段与设计院、监理确认本项目按哪一版验收，并核对进场检测报告对应的标准版本，避免验收时产生争议。采购时建议明确要求按现行版本供货与检测。
