工程场景解决方案｜按防渗场景找选材与施工方案

标准流程分八步：场地与基层验收 → 膜下地下水导排层施工 → GCL 或压实黏土辅助防渗层铺设 → HDPE 主防渗层铺设与热熔焊接 → 焊缝气压检测与渗漏破损探测 → 渗沥液导排层施工 → 保护层铺设与回填 → 分项隐蔽验收与资料归档。核心原则是「逐层施工、逐层验收、及时覆盖」，每层完成后必须通过检测才能进入下一层，膜体铺设后应尽快覆盖保护层避免长期暴露。

库底与边坡主防渗层通常不低于 1.5mm；防渗要求严格或垃圾堆高较大（如超过 20m）时宜选 2.0mm 及以上；封场覆盖层膜厚可降低至 0.75mm 左右；运营期作业单元临时覆盖可选 0.5mm，阶段覆盖宜选 0.75mm 以上（常用 1.0mm）。以上为行业常见取值，最终必须以项目设计文件与 GB 16889-2024 相应规定为准，不得自行减薄。

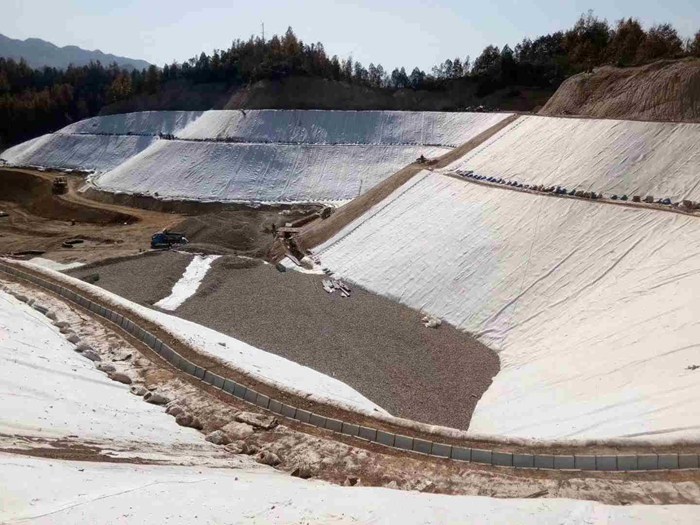

柔性填埋场依靠场地的天然或压实基础，在地基上铺设复合衬垫系统（地下水导排层 + GCL/黏土 + HDPE 膜 + 渗滤液导排层 + 保护层），膜体主要承受法向荷载，施工以大面平面铺设为主；刚性填埋场以钢筋混凝土结构作围护主体，在结构内壁内衬防渗膜，膜体需在立面与转角部位固定，防渗重点转为混凝土基层缺陷处理、立面固定与松弛度控制、预埋件与穿墙节点密封。两者的膜材选型、厚度要求、施工工艺与检测方法都不同，不能用柔性填埋场的做法直接套用。

通常不低于 1.5mm，具体由设计文件按贮存介质性质、水头与结构条件确定。贮存腐蚀性或高环境风险废物时，设计要求可能提高至 2.0mm 及以上，或采用双层内衬结构。选型时还应关注膜的耐化学介质性能与耐环境应力开裂指标。刚性结构的优点是可以做闭水试验，验收可靠性高于柔性填埋场，因此膜厚与节点做法更应严格按设计执行。

主流做法是复合衬垫系统：自下而上为地基处理层、级配砂石找平层与土工布缓冲层、钠基膨润土防水毯（GCL）或压实黏土辅助防渗层、HDPE 土工膜主防渗层（库底光面、边坡糙面）、地下水与渗流导排层（复合排水网 + 盲沟）、长丝土工布保护层。膜厚常用 1.5—2.5mm，腐蚀性强或堆载大时取上限或更高。强酸碱介质环境的反滤层宜选丙纶（聚丙烯）土工布而非涤纶。具体结构与厚度必须由设计文件按介质性质、水头与荷载确定。

常用 1.5—2.5mm，明显厚于养殖塘、景观水体等轻型工程（0.5—1.0mm）。原因有三：一是库内尾矿堆载高、堆存周期长，膜体需承受更大法向压力与持续变形；二是尾矿料中可能含尖锐颗粒，抗穿刺要求高；三是尾矿库属重大环境风险源，一旦渗漏后果严重且难以修复，设计上需留有更大安全裕度。此外腐蚀性强时还须核查材料的耐环境应力开裂与氧化诱导时间指标，不能只看厚度。

两个原因。一是热效应：黑色膜吸热能力强，太阳辐射下膜面与池内温度升高，而厌氧发酵对温度高度敏感（中温发酵常见适宜温度区间对产气效率影响显著），升温有利于提高产气量与粪污处理效率；二是耐候性：黑色膜在炭黑含量达标（常见 2.0%—3.0%）时抗紫外性能更好，而顶部气封面膜长期暴露于阳光下，抗老化能力直接决定使用寿命。因此黑膜沼气池的池底膜与盖膜通常都选用黑色 HDPE 土工膜。

池底防渗膜与顶部气封面膜常用 1.0—1.5mm，具体由设计确定。池底膜承受粪污荷载、沼渣沉积与清淤作业，需兼顾抗穿刺能力；盖膜承受气压、风荷载与人员检修荷载，且长期暴露于紫外线，不宜过薄。规模较大、池深较深或需人员上膜检修的沼气池，设计可能要求 1.5mm 及以上。不应为省成本减薄，因为盖膜破损会直接导致漏气、产气效率下降与臭气外泄，修补需停池作业，代价高。

取决于池体规模、水头、基层条件与投资。主流做法有三类：一是两布一膜复合土工膜（如 300g/0.5—0.75mm），防渗与保护一体、工序少，适合一般农业蓄水池与灌溉水池；二是分层铺设「土工布 + HDPE 土工膜 + 土工布」，膜厚与布重可独立配置、焊接工艺成熟，适合规模较大或对结构要求更高的水库；三是水泥毯或混凝土衬砌，适用于需抗冲刷与结构受力的部位，也可与膜材组合使用。小型养殖与灌溉蓄水池还可考虑单用 HDPE 防渗膜（0.5—1.0mm）。具体应由设计单位按水头、地质与投资确定。

常见取值 0.75—1.5mm，按水头与基层条件确定：低水头农业蓄水池、景观水体常用 0.5—0.75mm；一般水库库盆防渗常用 0.75—1.0mm；水头较高、基层条件较差或坝体重要部位用 1.0—1.5mm；采用复合土工膜时，膜厚与两侧布重需一并说明（如 300g/0.75mm）。若使用 GCL 作辅助防渗层，还需按覆盖荷载条件确定其载量。厚度最终以设计文件为准，不应自行减薄——水库放空检修代价极高，前期选材偏保守通常更经济。

没有统一的「最好」，取决于生态要求、保水要求与投资。三类主流做法：一是钠基膨润土防水毯（GCL），天然矿物材料、具备自愈合能力、适应复杂湖底形状与不均匀沉降，可直接上覆种植土支持水生植物，生态性最好，适合生态景观湖；二是两布一膜复合土工膜，防渗等级高、施工快、造价可控，适合保水要求严格、水深较大的水体，膜上需做覆盖装饰层；三是压实黏土，生态性最好但土方量大、受合格土料供应限制、工期长。工程中也常组合使用，如 GCL 与膜材叠加用于高要求部位。

常见四类。GCL 膨润土防水毯：优点是适应变形、自愈合、生态友好、施工简便；缺点是需足够覆盖荷载约束、遇明水提前水化会失效、防渗等级低于膜材。复合土工膜（两布一膜）：优点是防渗等级高、施工快、造价可控、双面保护抗穿刺；缺点是柔性材料需覆盖保护、不可自然降解、生态性弱于 GCL。HDPE 膜分层铺设：优点是膜厚布重可独立配置、焊接质量易控；缺点是工序多、接缝多、膜体暴露时间长。压实黏土：优点是生态性最好、材料易得；缺点是土方量大、需合格土料、压实质量控制难、易受冻融与干缩开裂影响。

五个环节必须都做到位，缺一即可能渗漏。一是选材：按污水介质性质选膜材等级与厚度，腐蚀性较强时不低于 1.5mm 的耐酸碱型，并核查耐环境应力开裂（F₂₀）与氧化诱导时间指标；二是基层：混凝土垫层或级配砂石基层平整、无尖锐凸起，池壁与池底转角做圆弧过渡，直角处膜体易应力集中破损；三是节点：进出水管口、溢流口、检修口必须预埋到位，做套管/法兰 + 附加膜片 + 焊条 + 密封胶组合节点，严禁铺膜后开孔；四是焊接：参数经现场试焊确定，焊缝气压检测 100% 覆盖，修补点用真空盒或电火花检测；五是验证：做闭水试验观测水位变化，这是最直接的检验手段。

主流三类。一是 HDPE 土工膜防渗：膜厚常用 1.5—2.0mm，防渗等级高、施工快、造价可控，适用于工业废水与市政污水处理氧化塘，膜上需设保护层并考虑水位变动的抗浮与压重；二是复合土工膜（两布一膜）防渗：防渗与保护一体、工序少，适用于一般氧化塘与调节池；三是 GCL 膨润土防水毯：天然矿物材料、自愈合、适应不均匀沉降，适用于生态处理型氧化塘与土地处理系统，但需足够覆盖荷载约束、且防渗等级低于膜材。实际工程中常组合使用，如膜材作主防渗、GCL 作辅助层。氧化塘还需配套进出水构造、曝气或水力停留时间控制、以及堤岸稳定措施。

四个部分构成完整系统。一是罐基础底面防渗：承受罐体与储液的集中荷载，是防渗等级要求最高的部位，高风险项目采用双层膜 + 中间渗漏检测层；二是罐区地坪防渗：抵抗车辆荷载与油品滴漏，膜上需做混凝土或砌石面层；三是二次围堰（防火堤）内防渗：保证泄漏油品被有效 containment，围堰底面与内壁均需防渗并与地坪防渗连续连接；四是集油沟与导排系统：收集泄漏油品至集油井，实现监测与处置。四部分必须在节点处连续密封，形成封闭系统，任何一处断开都会使整体失效。

常用 1.5—2.5mm，罐基础与高风险部位取上限或更高，明显厚于一般防渗工程。原因有三：一是荷载集中，罐体自重与储液荷载通过基础传递，膜体承受极大法向压力，厚度不足易被基层尖石顶破或产生过大变形；二是介质侵蚀，烃类物质对高分子材料有溶胀与侵蚀作用，需更高厚度裕度保证长期性能；三是修补代价极高，罐区已建后开挖修补涉及停产、动火许可与污染处置，成本远高于前期提高材料等级。除厚度外还须核查耐环境应力开裂（F₂₀）与氧化诱导时间指标，掺回料产品在油品环境下衰减更快。
